关于区别技术特征是否为必要技术特征的探讨

作者:陈立志 来源: 时间:2021-08-17 点击次数:6036




我们在撰写独立权利要求书的过程中有时会漏写必要技术特征,造成技术方案不完整,无法解决所记载的技术问题;有时会多写非必要技术特征,造成独立权利要求书保护范围偏小。本文旨在与大家共同探讨如何在区别技术特征中找出必要技术特征。

一、关于技术特征

在专利中,技术特征是指为解决技术问题,完成某项发明创造而采取的技术手段。技术特征是构成技术方案的基本元素,以机械领域产品为例,技术特征可以包括以下几个方面:部件,这里指技术方案中包括的主要部分;零件,部件或者产品中包括的零件;零件的结构;部件之间的连接关系和/或位置关系;零件之间的连接关系和/或位置关系。对于方法,技术特征可以是:步骤;步骤的顺序;步骤中的条件、步骤的客体等。

二、关于区别技术特征

区别技术特征,指为解决技术问题,经过发明人创造性劳动所采取的不同于最接近的现有技术的那些技术手段。

三、必要技术特征的相关解释

《专利审查指南2010》对必要技术特征的解释是:

必要技术特征是指,发明或者实用新型为解决其技术问题所不可缺少的技术特征,其总和足以构成发明或者实用新型的技术方案,使之区别于背景技术中所述的其他技术方案。

判断某一技术特征是否为必要技术特征,应当从所要解决的技术问题出发并考虑说明书描述的整体内容,不应简单地将实施例中的技术特征直接认定为必要技术特征。

通过理解,可以认为该款规定包括了两层含义:1)独立权利要求应当完整地反应一个发明或者实用新型的技术方案,而不应当仅仅反应完整技术方案的其中一个或几个部分;2)独立权利要求应当记载解决技术问题的所有必要技术特征,即独立权利要求所要求保护的技术方案应当能够解决说明书中记载的所要解决的技术问题。

四、如何区别技术特征是否为必要技术特征。

笔者认为根据以上的法条解释,可按照下述思路分析:

1、列举发明相对于最接近的现有技术具有的区别技术特征;

2、结合对比文件和现有技术,合理确定本专利要解决的技术问题;

3、基于第二步确定的技术问题,分析各个区别技术特征是否为必要技术特征。

下面结合两个实例来来具体说明如何区别技术特征是否为必要技术特征。

实施例一

某专利说明书中声称,目前液晶背光模组通常采用白光LED形成线光源,通过导光板、增亮膜、匀光膜将线光源转换为面光源,然后通过液晶面板实现图像画面显示。上述整体作为液晶模组的背光光源,为被动发光体液晶面板提供光能量。由于LED背光源生成的白光至人眼可见的液晶显示面板中间需穿过多层光学元件,每个光学元件都有会对光有吸收,光源近端区域和光源远端区域由于光线传播的距离不等,对不同波段光能量吸收的比例有差异,导致不同显示区域色彩的差异。

为解决上述问题,该专利提供了一种液晶模组光源结构,用以提升液晶模组显示色彩的色域空间,提高液晶显示模组的不同区域的色彩一致性。

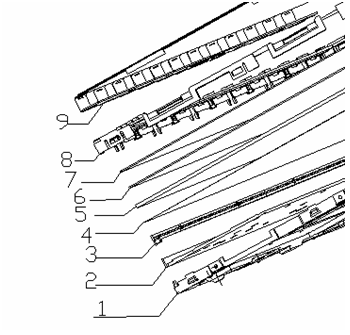

如图,液晶模组光源结构包括背板组件1、灯条散热板2、蓝光LED灯条3、反射纸4、导光板5、膜片组合6、光波转换膜7、围框组件8、液晶面板9。其中,光波转换膜位于液晶面板与膜片组合之间,且光波转换膜为纳米晶体光致发光膜,其工艺为PET基材上涂覆黄色荧光粉。 背板组件1提供满足一定平整度要求的大背板平面,为其它零件固定提供基础;灯条散热板2通过螺钉固定于背板的一端,蓝光LED灯条3采用导入胶带或螺钉固定的方式固定于灯条散热板2的翻边上;反射纸4放置于背板组件1及灯条散热板2上;导光板5放置于反射纸上,通过背板组件1的外形和蓝光LED灯条3上略高于LED灯珠发光面的硬质顶块进行限位;膜片组合6放置于导光板5上,通过膜片上部的挂耳固定于背板翻边上,其中,膜片组合6一般是由增亮膜和匀光膜组成;光波转换膜7放置于膜片组合6上,通过膜片上部的挂耳固定于背板翻边上;围框组件8采用卡接或者螺钉锁附的方式固定在背板组件的翻边上。综上,背板组件1和围框组件8等结构件形成一个完整的腔体,对蓝光LED灯条3、反射纸4、导光板5和膜片组合6进行支撑和限定,固定液晶面板9于围框组件8上形成一个完整的两级光源的侧入式液晶模组背光。

蓝光LED灯条3在电流驱动下,形成蓝色线光源;此蓝色线光源垂直射入导光板5端面,在导光板5和反射纸4间进行一定比例全反射和一定比例反射纵向传播,从导光板非与反射纸接触面射出,形成蓝光面光源。此面光源经过膜片组合6,将光线进一步聚集在主视角内。经过膜片组合6的蓝光面光源,激发光波转换膜7,生成白光,所产生的白光作为液晶模组的背光源。

针对上述技术交底,在撰写独立权利要求的时候结合以上思路,具体过程如下:

1、列举发明相对于最接近的现有技术具有的区别技术特征:

经过分析,该专利相对于最接近的现有技术具有以下技术特征。


2、结合对比文件和现有技术,合理确定本专利要解决的技术问题:

本发明要解决的技术问题是:提升液晶模组显示色彩的色域空间以及不同区域的色彩一致性。

3、基于所确定解决的技术问题,分析各个区别技术特征是否为必要技术特征:

由于LED灯条的光线的波段少才不会出现吸收比例差异,且单光色LED灯条才能提高色彩一致性,因此区别技术特征②是必要技术特征。

液晶面板的入射光线需为白光,所以LED的发出的单色光必须借助于光波转换膜转换,同时光波转换膜为面出光,面出光才能有更大的显示色彩的色域空间,因此区别技术特征①是必要技术特征

区别技术特征③是对光波转换膜的位置进一步限定,然而光波转换膜设置在其他位置都是能一样的提升液晶模组显示色彩的色域空间,不同的是只是提高液晶显示模组的不同区域的色彩一致性的效果不一样而已,因此区别技术特征③为非必要技术特征。

区别技术特征④是对光波转换膜的结构进一步限定,然而在能实现将单色LED灯条的光波转换为白光的功能基础上,对光波转换膜结构做进一步改进,是能够带来效果差异的,但将其作为必要技术特征会缩小独立权利要求的保护范围,因此区别技术特征④也为非必要技术特征。

区别技术特征⑤是更为具体的对LED灯条和荧光粉限定,作为一种具体的实施方式,将其作为必要技术特征更加会缩小独立权利要求的保护范围,因此区别技术特征⑤也为非必要技术特征。

实例二

某专利说明书中声称,现有的空气净化器大多采用过滤、吸附等净化技术,没有对有害气体进行催化分解,无法有效去除空气中的甲醛等污染物。

为解决上述问题,该发明提供了一种将过滤、吸附与光催化氧化相结合的空气净化器。光催化氧化是基于光催化剂在紫外光或部分可见光的作用下产生活性态氧,将空气中的有害气体氧化分解为二氧化碳和水等物质。

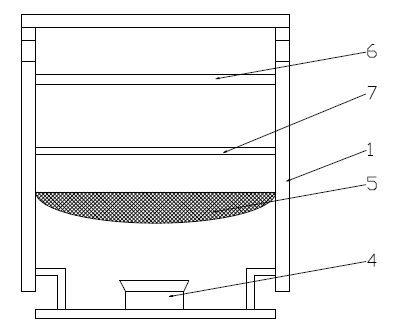

如图,空气净化器包括壳体1、位于壳体下部两侧的进风口2、位于壳体顶部的出风口3 以及设置在壳体底部的风机4,所述壳体1 从下往上依次设置有第一过滤网5、光催化剂板7、紫外灯8和第二过滤网6。所述第一过滤网5 是活性炭过滤网,其具有向下凸起的曲面9,该曲面9 不仅能增大过滤网的过滤面积,而且还能使空气顺畅穿过第一过滤网5,有助于降低噪音。所述第二过滤网6 是PM2.5颗粒(直径小于等于2.5 微米的颗粒物)过滤网。所述光催化剂板7 由两层表面负载有纳米二氧化钛5涂层的金属丝网和填充在两层金属丝网之间的负载有纳米二氧化钛的多孔颗粒组成。采用所述光催化剂板能有效催化氧化空气中的有害气体,净化效果好。

该发明的光催化空气净化器工作时,室内空气在风机4 的作用下经进风口2 进入,经过第一过滤网5 后,其中的灰尘等较大颗粒物质被过滤掉;然后经过受到紫外灯8 照射的光催化剂板7,其中的有害气体被催化氧化;随后经过第二过滤网6,PM2.5颗粒被过滤掉,净化后的空气经过出风口3 送出,净化效率高。

采用和实例一同样的分析步骤:

1、列举发明相对于最接近的现有技术具有的区别技术特征:

经过分析,该发明相对于最接近的现有技术具有以下技术特征。


本发明要解决的技术问题是:利用空气净化器中的光催化剂板对空气中的有害气体进行催化氧化分解。

3、基于确定的技术问题,分析各个区别技术特征是否为必要技术特征:

通读交底我们可知,光催化氧化是基于光催化剂在紫外光或部分可见光的作用下产生活性态氧,将空气中的有害气体氧化分解为二氧化碳和水等物质。因此,在光催化空气净化器内设置紫外灯和光催化剂板是解决技术问题的关键,区别技术特征①和②为必要技术特征。

区别技术特征③是对光催化剂板的结构进一步限定,然而光催化剂板的采用其他结构也使可以实现光催化反应的,只是效果不同而已;区别技术特征④是对第一过滤网进一步限定,然而第一过滤网结构对光催化反应是没有影响的,区别技术特征④所具有效果为增大过滤网的过滤面积,同时还能使空气顺畅穿过第一过滤网,有助于降低噪音;区别技术特征⑤是对第二过滤网进一步限定,第二过滤网结构对光催化反应同样是没有影响的,区别技术特征⑤所具有的效果为过滤PM2.5颗粒。因此,区别技术特征③、④、⑤都为非必要技术特征。

我们在分析所有区别技术特征时,要保持清醒头脑,逐条将技术方案中的各个区别技术特征与所要解决的技术问题相结合。我们可以将技术方案中的各个区别技术特征以及其所具有的技术效果列表,逐条分析,因为列表的形式便于直观分析且不易遗漏,为后续撰写提供便利。
