外观设计专利作为申请的三种类型的专利之一,申请人在提交外设计专利之前要做哪些事情呢?第一,提供产品的图片或照片;第二,填写产品的简要说明。
提供产品的图片或者照片
一、类型分类
外观设计专利提交的产品图片或者照片一般有以下三种类型:

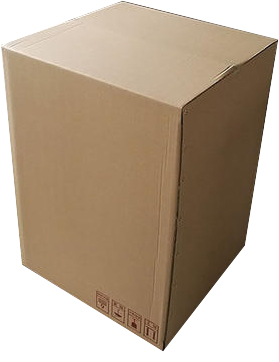

1、照片
2、线条图,一般由电脑绘制
3、真实效果图,由电脑渲染
特别注意:这三种类型的图片或者照片在提交外观设计专利申请的时候不能混合使用,只能用其中之一。
二、类型选择

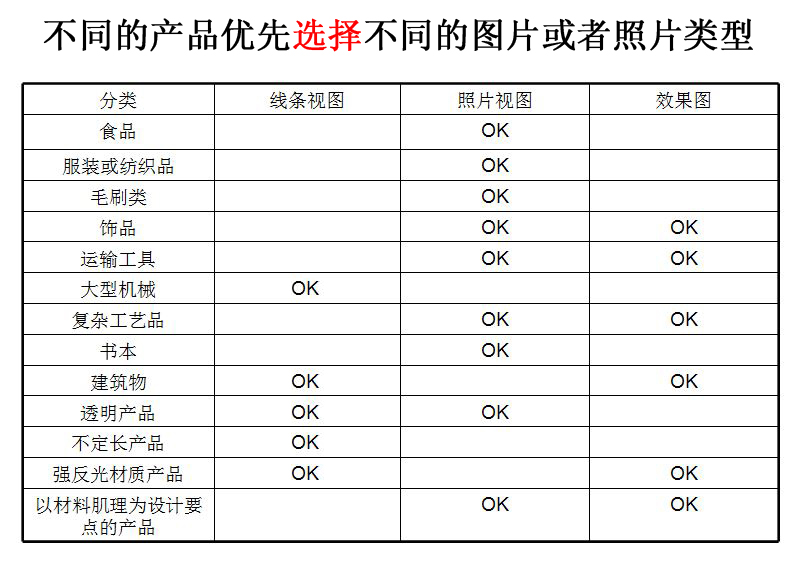

根据产品的特征优先选择合适类型的图片或者照片如下。
三、获得方式
1、照片:直接拍摄产品实物获得;
2、线条图和真实效果图:由专业人士进行绘制获得。
特别注意:线条图和真实效果图在绘制方面求精准度非常高,不能有丝毫的偏差。且含有一定的人工成本。因此大部分的申请人都采用照片的方式进行申请,但申请人自行拍摄的照片因照片本身不符合专利法规的要求,一般不能直接用于向国知局提交外观设计专利申请,拍摄好的照片都需要由专业的代理机构进行后期的处理后才能符合《专利审查指南》的要求。
四、立体产品与平面产品的差异:
一般来说,外观设计的图片或者照片包括六面正投影视图:主视图、后视图、左视图、右视图、俯视图和仰视图。根据笔者多年从事外观设计专利代理的经验,有以下情况需特别注意:
1、立体产品一般需提供产品的六面正投影视图及立体图,但如果产品设计要点涉及一个或者几个面的,应当提交所涉及的面的正投影视图及立体图,例如床、衣柜等大件物品;
2、平面产品的外观设计,产品的设计要点涉及一个面的仅可提交该面的正投影视图,例如:瓶贴;产品设计两个面的应当提交两面的正投影视图例如包装袋;
特别注意:必要时还需要提交产品的展开图、剖面图、放大图、变化状态图等等或者使用场景说明的使用状态参考图。例如雨伞、型材、行李箱。
五、照片的拍摄技巧
1、对焦要求。在拍摄照片时注意将镜头对准产品的中心位置,尽可能的避免产生过大的透视;
2、光线要求。注意拍摄时的光线,尽量选择自然光的室内拍摄,避免光线过强产生曝光或光线过暗造成模糊;
3、背景要求:拍摄背景尽量保持单一整洁,周围没有其他的遮挡物件;
4、比例要求:拍摄的产品各个面的比例尽量保持一致。
特别注意:拍摄工具尽量选择使用照相机进行,照片的像素达到300最佳。
六、图片的绘制技巧
1、比例要求:在绘制时候需要把握好每张图片的比例相互对应;
2、颜色要求:每张图片的颜色相互统一;
3、细节要求:每张图片的细节部分要相互对应、完整。
特别注意:绘制线条图时候仅保留产品的真实轮廓限,不能有其他的辅助线条及标注等;绘制效果图时需注意产品的颜色保持统一,图片显示清晰不影响对图片的放大及缩小处理。不保留阴影效果。
外观设计简要说明的填写
简要说明是用来解释图片或照片所表示的该产品的外观设计。实际工作中申请人对简要说明中的产品的名称和产品的用途部分理解容易产生误解,笔者在此进行简单说明。
产品的名称
1、产品的名称:是指产品本身的名称例如:钢笔、钢琴、台灯。但不能过于抽象,例如:文具、乐器、灯具等等。但可以直接使用产品所在的行业通用名称;例如:LED灯,DVD播放机,智能遥控器等等;
2、申请人为了能够通过专利名称来分辨自己所申请的产品时,可以在名称后面加中文括号,并在括号中写上产品的型号和命名,例如:酒瓶(富贵花开)、台灯(中国风-1)等等。
特别注意:产品名称含符合在内不能超过20个字,不能含有人名、地名、商标、或者其他不良影响的词汇包括谐音词汇在内。
产品的用途
1、 产品的用途:应简明恰当与图片相对应;
2、产品具有多种用途时应该分别写明多种用途。
特别注意:产品的用途中不能包含宣传用语及商业用语或者夸大性的描述。
综上所述,申请人应积极配合代理机构准备和完善产品的视图、产品名称和用途,以加快申请的进度,让代理机构能够在最快的时间内将符合审查指南要求的外观专利申请文件提交申请给国知局。
